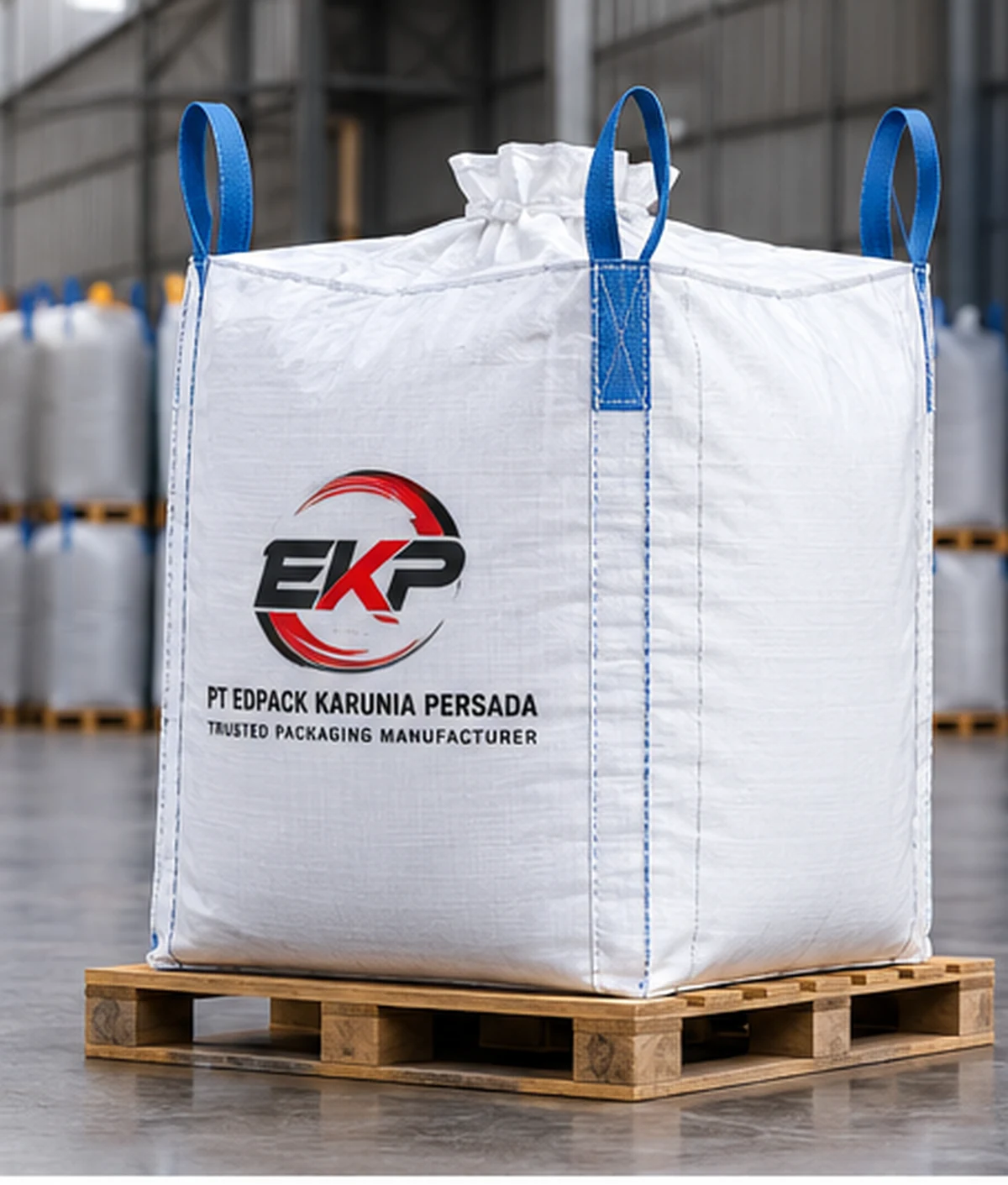

Existing Edpack Jumbo Bag imageFlexible Intermediate Bulk Container
U-Panel Jumbo Bag (FIBC) – Jumbo Bag U-Panel
U-Panel Jumbo Bag adalah FIBC berbahan woven polypropylene dengan satu panel utama kontinu yang membentuk dasar dan dua sisi berlawanan, kemudian ditutup oleh dua side panel terpisah. Konstruksi ini digunakan untuk pengemasan material curah dengan konfigurasi ukuran, Safe Working Load (SWL), lifting loop, top filling, bottom discharge, coating, liner dan printing yang dapat disesuaikan dengan karakter isi serta proses handling.
*Contoh SWL bukan kapasitas otomatis. Nilai aktual mengikuti desain, material, jahitan, loop, Safety Factor, pengujian dan kondisi penggunaan.
Ringkasan Produk

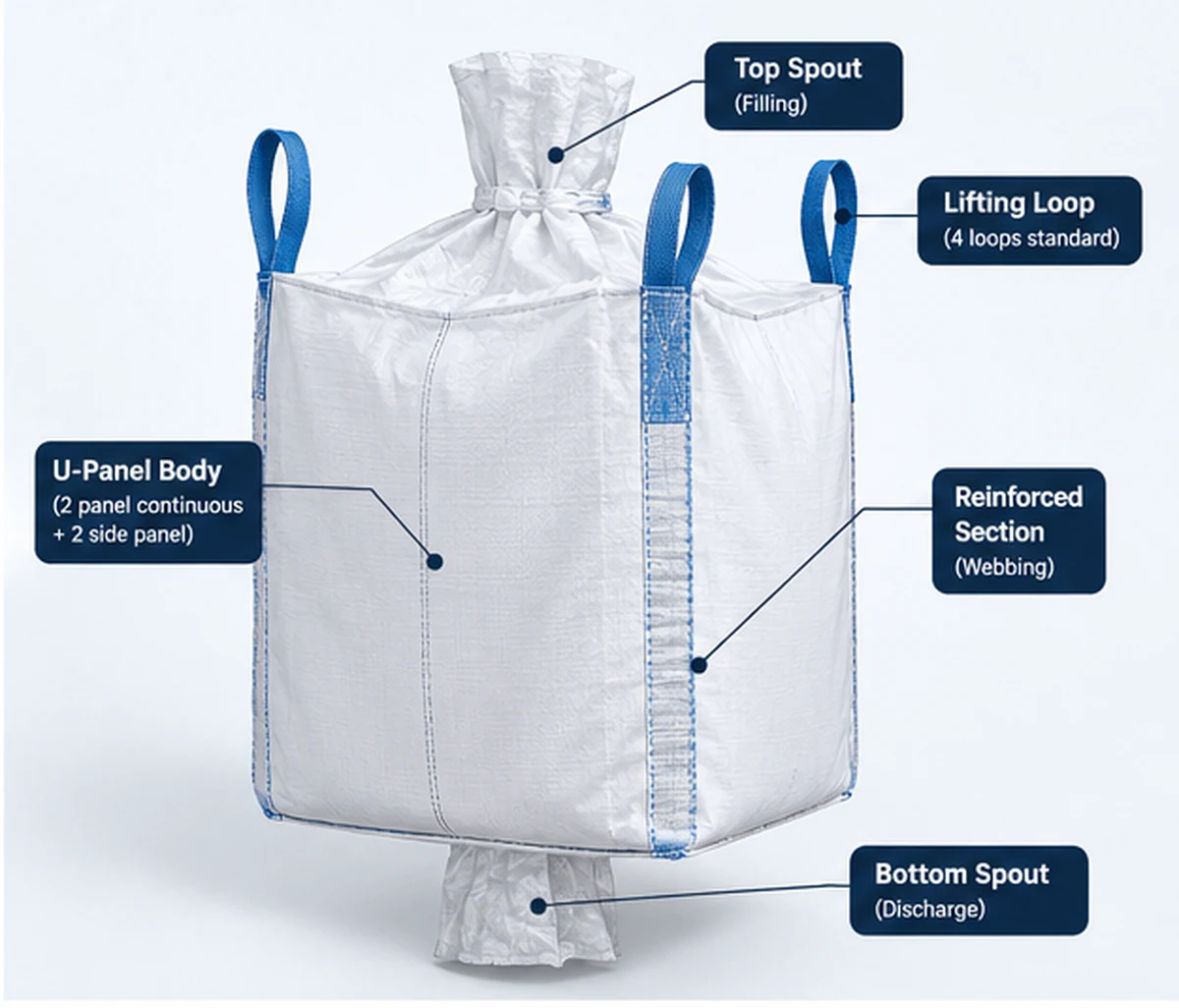

Konstruksi U Membentuk Identitas U-Panel Jumbo Bag
Pembeda utama U-Panel FIBC bukan top spout, liner atau kapasitas, melainkan pola body: satu panel utama berjalan dari satu sisi, melewati dasar, lalu naik menjadi sisi berlawanan. Dua panel sisi lainnya dijahit untuk membentuk badan bag.
Satu Panel Membentuk Bottom dan Dua Sisi
Konstruksi kontinu membantu membentuk body utama, sedangkan dua side panel menutup kedua sisi yang tersisa.
SWL Harus Ditetapkan sebagai Parameter Desain
Target 500 kg, 1 ton, 1,5 ton atau kapasitas lain tidak boleh ditentukan hanya dari ukuran bag; fabric, seam, loop dan Safety Factor ikut menentukan.
Top, Bottom, Loop dan Liner Adalah Opsi
Open top, filling spout, duffle top, flat bottom, discharge spout, coating dan inner liner dapat dikombinasikan sesuai proses pelanggan.
Cocok Dipertimbangkan
Untuk pengemasan material curah dan handling mekanis
- Powder, granule, pellet atau bahan curah kering yang kompatibel.
- Kapasitas bulk seperti 500 kg, 750 kg, 1.000 kg, 1.250 kg, 1.500 kg sampai 2.000 kg sebagai referensi awal.
- Proses lifting menggunakan forklift atau crane melalui loop yang sesuai.
- Membutuhkan konfigurasi top, bottom, liner, coating atau printing custom.
Perlu Diverifikasi
Nama “Jumbo Bag” saja belum cukup
- Bulk density, flowability, particle size dan karakter debu.
- Target SWL, Safety Factor dan jumlah siklus penggunaan.
- Filling chute, discharge equipment, pallet dan container interface.
- Food-contact, electrostatic atau dangerous-goods requirement bila relevan.
Cara Kerja
Dari Bulk Filling sampai Emptying
U-Panel Jumbo Bag bekerja sebagai sistem. Body menampung produk, seam menyatukan panel, lifting loops memindahkan beban, sedangkan top dan bottom construction menyesuaikan proses pengisian serta pengosongan.
Fill & Settle
Produk masuk melalui open top, duffle/skirt atau filling spout. Dimensi dan headspace perlu sesuai bulk density serta flow material.
Lift & Transport
Bag diangkat melalui lifting loops yang menjadi bagian desain. SWL, loop height, seam dan reinforced section harus sesuai kondisi handling.
Store & Discharge
Produk disimpan/didistribusikan lalu dikeluarkan melalui discharge spout, full-open discharge atau metode lain sesuai konstruksi aktual.
4 Sketsa Wajib
Konstruksi, Dimensi, Top dan Bottom U-Panel FIBC
Empat sketsa berikut bersifat teknis-konseptual agar halaman tetap lengkap sebelum drawing produksi dan foto final tersedia. Drawing aktual perlu mengikuti spesifikasi pelanggan serta approval produksi.
Sketsa 01 · Body Construction
U-Panel + Dua Side Panel
Sketsa 02 · Dimensi
W × D × H + Loop Height
Sketsa 03 · Top Filling
Open Top · Duffle/Skirt · Filling Spout
Sketsa 04 · Bottom & Liner
Flat Bottom · Discharge Spout · Optional Liner
Cocokkan dengan Material Curah
Mulai dari berat isi dan bulk density, bukan dari ukuran bag saja
Sampaikan jenis material, target berat, bulk density, ukuran existing, top/bottom, loop, liner, coating, filling/discharge equipment dan quantity agar spesifikasi U-Panel Jumbo Bag dapat dievaluasi lebih tepat.
Spesifikasi Produk
Parameter Teknis U-Panel Jumbo Bag
Spesifikasi final dibangun dari konstruksi body U-panel, target isi, bulk density, SWL, Safety Factor, woven fabric, lifting system, top/bottom, liner, coating, printing serta proses filling dan handling.
- Tipe
- U-Panel Flexible Intermediate Bulk Container (FIBC) / U-Panel Jumbo Bag
- Identitas Body
- Satu continuous U-panel membentuk bottom dan dua sisi berlawanan; dua side panel terpisah dijahit pada body utama
- Material Body
- Woven polypropylene (PP); grade, tape, weave, fabric weight/GSM dan UV requirement mengikuti desain aktual
- Dimensi / Contoh Ukuran
- W × D × H body. Contoh referensi: 85 × 85 × 90 cm; 90 × 90 × 100 cm; 90 × 90 × 110 cm; 90 × 90 × 120 cm; 95 × 95 × 110 cm; 95 × 95 × 130 cm; 100 × 100 × 100 cm; 100 × 100 × 120 cm; 100 × 100 × 150 cm. Ukuran aktual dapat berbeda dan harus mengikuti bulk density, target volume/berat, headspace, pallet/container, filling dan handling.
- Kapasitas / Berat Isi / SWL
- Contoh referensi target: 500 kg; 750 kg; 1.000 kg / 1 ton; 1.250 kg; 1.500 kg; sampai 2.000 kg. Angka ini bukan kapasitas otomatis untuk setiap ukuran. SWL final mengikuti desain, material, seam, lifting loop, Safety Factor, pengujian dan penggunaan aktual.
- Volume
- Ditentukan dari dimensi efektif, bentuk bag setelah terisi dan bulk density. Contoh envelope geometris body sekitar 0,65 m³ untuk 85 × 85 × 90 cm; 0,81 m³ untuk 90 × 90 × 100 cm; 0,97 m³ untuk 90 × 90 × 120 cm; 1,20 m³ untuk 100 × 100 × 120 cm; 1,50 m³ untuk 100 × 100 × 150 cm. Volume usable aktual dapat berbeda.
- Safety Factor
- Contoh ratio yang umum dibahas pada FIBC: 5:1 atau 6:1. Pilihan tidak boleh diasumsikan dari nama produk; harus mengikuti design class, intended use, test requirement dan dokumen aktual.
- Lifting
- Integral lifting loops; four-loop configuration dapat digunakan pada U-panel. Loop type, loop height, webbing dan reinforced section mengikuti SWL dan handling.
- Top / Inlet
- Open top, duffle/skirt top, filling spout atau konfigurasi lain sesuai filling chute dan dust-control requirement
- Bottom / Outlet
- Flat bottom, discharge spout, full-open discharge atau konfigurasi lain sesuai emptying process
- Coating
- Uncoated atau coated/laminated sesuai kebutuhan surface closure, sift control dan moisture support
- Inner Liner
- Tanpa liner atau PE liner / form-fit liner sesuai sensitivitas isi dan requirement proses
- Seam
- Stitch, seam construction, optional filler cord / sift-resistant feature dan reinforcement mengikuti produk serta performa yang dibutuhkan
- Printing
- Plain atau custom printing untuk logo, identitas, warning, handling instruction, barcode dan informasi produk
- Klasifikasi Elektrostatis
- Type A/B/C/D hanya bila relevan dan ditetapkan berdasarkan kebutuhan aktual. Tidak diasumsikan otomatis dari konstruksi U-panel.
- Validasi
- Approval drawing, sample/trial dan performance test sesuai aplikasi disarankan sebelum produksi komersial untuk spesifikasi baru atau kritis

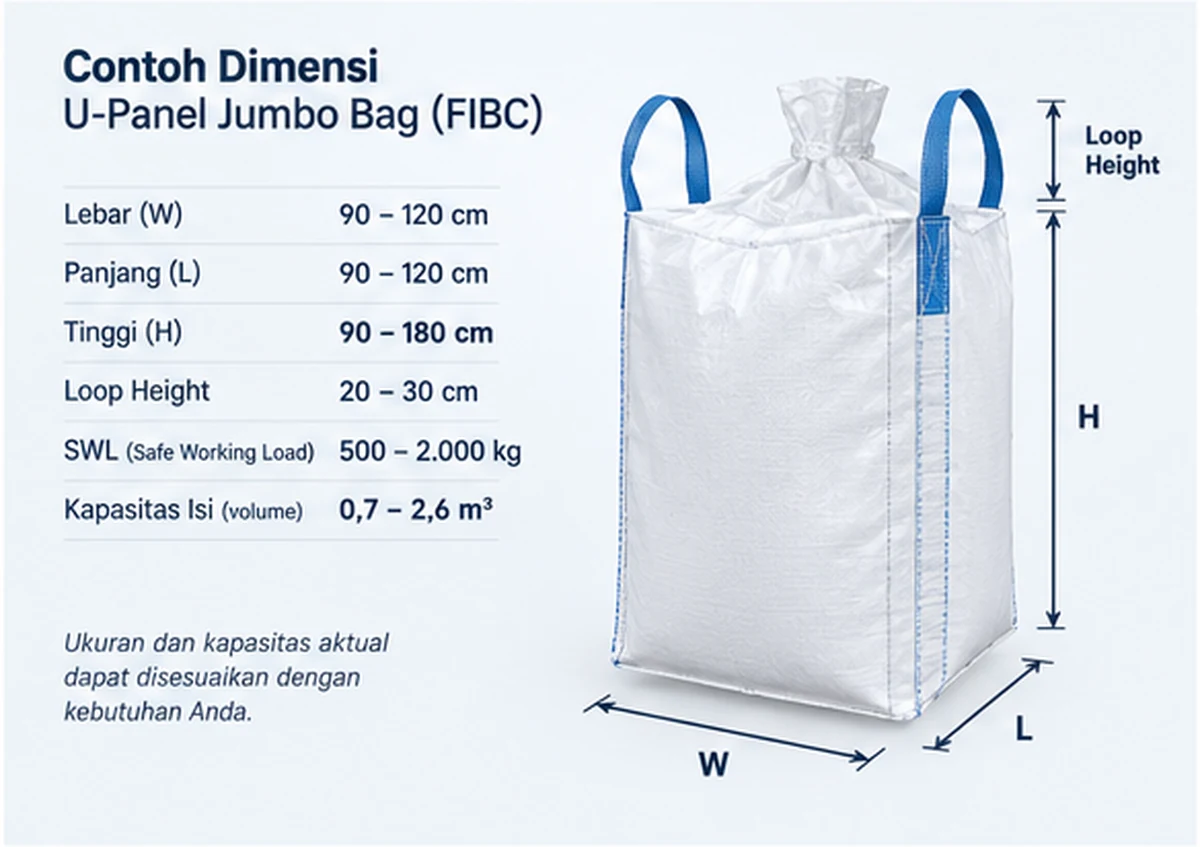

Dimensi body menggunakan W × D × H dan tidak termasuk tinggi loop. Contoh berikut bukan daftar ukuran baku, bukan jaminan usable volume, dan bukan pasangan wajib antara ukuran dengan kilogram.
Angka kapasitas ditulis eksplisit agar dapat terbaca pada pencarian produk, tetapi tidak boleh diperlakukan sebagai rating otomatis sebelum desain dan pengujian ditetapkan.
| Contoh Body W × D × H | Envelope Geometris | Contoh Target Berat | Keterangan |
|---|---|---|---|
| 85 × 85 × 90 cm | ±0,65 m³ | 500–750 kg* | Contoh awal; actual usable volume dan SWL dapat berbeda. |
| 90 × 90 × 100 cm | ±0,81 m³ | 750–1.000 kg* | Perlu bulk density dan headspace aktual. |
| 90 × 90 × 120 cm | ±0,97 m³ | 750–1.250 kg* | Bukan pairing baku; hanya contoh pembahasan. |
| 95 × 95 × 130 cm | ±1,17 m³ | 1.000–1.500 kg* | Loop, seam, fabric dan SF tetap harus ditetapkan. |
| 100 × 100 × 150 cm | ±1,50 m³ | 1.000–2.000 kg* | Rating final hanya berdasarkan desain dan validasi aktual. |
*Penting: contoh target berat pada tabel bukan spesifikasi produksi dan bukan rekomendasi universal. Aktual dapat lebih rendah atau berbeda. Final harus mengikuti bulk density, sifat produk, filling, discharge, handling, pallet/container, design SWL, Safety Factor dan performance test.
Body size dan loop geometry harus dibaca terpisah agar sesuai filling serta lifting equipment.
SWL adalah beban kerja yang dirancang; volume ditentukan oleh ruang efektif dan bulk density.
Rating hanya bermakna bila construction dan performance requirement aktual telah ditetapkan.
Material & Konstruksi
Structural Woven Body, Lifting dan Optional Barrier
Material harus dibaca berdasarkan fungsi. Woven PP menjadi body struktural, webbing membentuk sistem lifting, seam menghubungkan panel, sedangkan coating dan liner memberi fungsi tambahan dan tidak menggantikan kekuatan struktur utama.

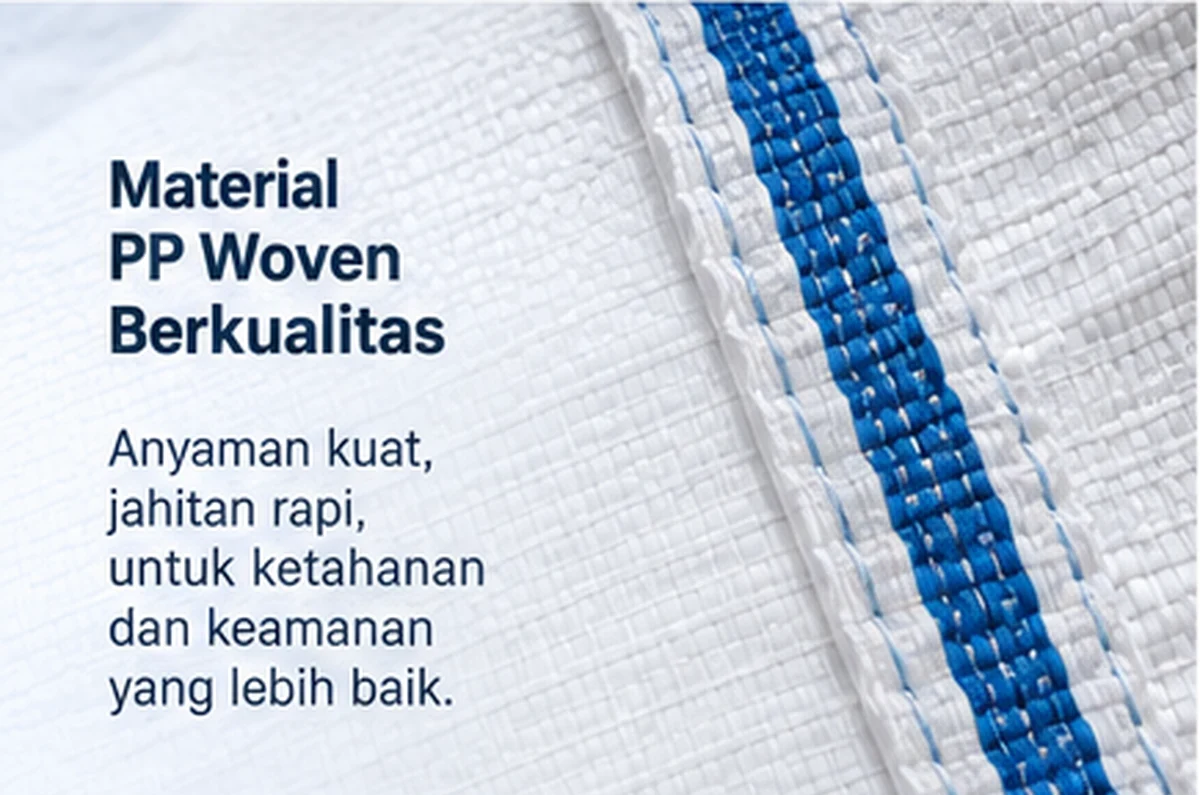

Body Fabric
PP woven fabric menjadi structural shell. Tape, weave, fabric weight dan coating mengikuti performa.
Lifting Webbing
Loop, sewing zone dan reinforcement membentuk load path saat bag diangkat.
Optional Inner Liner
Tube atau form-fit liner dapat dipertimbangkan untuk barrier, cleanliness atau containment tambahan.
Seam & Sift Control
Stitch pattern, seam, optional filler cord dan dust-control detail disesuaikan dengan ukuran partikel serta leakage risk.
Panduan Pemilihan
U-Panel Jumbo Bag Dipilih dari Isi dan Proses
Spesifikasi yang baik tidak berhenti pada “butuh jumbo bag 1 ton”. Data produk dan operasional harus diterjemahkan menjadi volume, SWL, SF, top, bottom, loop, liner, coating dan handling.
Coating, filler cord, seam dan filling/discharge closure dapat menjadi parameter penting.
Berat yang sama dapat membutuhkan bag size berbeda berdasarkan densitas dan settling behaviour.
Abrasi dan friction dapat meningkatkan requirement structural serta inspection.
Kebutuhan barrier harus dikaitkan dengan isi, closure, storage dan distribution environment.
Diameter/height spout, tie system dan headspace perlu diselaraskan dengan filling line.
Outlet, closure dan safety around discharge harus dirancang berdasarkan proses aktual.
Siapkan Spesifikasi
Punya Jumbo Bag existing atau drawing lama?
Kirim foto, ukuran W × D × H, loop height, target isi/SWL, bulk density, top, bottom, liner, coating, printing, masalah handling dan quantity agar perbandingan spesifikasi lebih terarah.
Karakter & Perlindungan
Kekuatan Struktur dan Barrier Adalah Dua Hal Berbeda
Coating atau liner dapat membantu containment dan moisture support, tetapi tidak otomatis meningkatkan SWL. Sebaliknya, fabric kuat tidak otomatis memberi barrier atau dust-control yang dibutuhkan.
Fabric, seam, loop, reinforcement
Load path saat filling, lifting, movement dan storage perlu divalidasi terhadap target SWL dan SF.
Coating, sift-resistant seam, liner
Powder/fine material dapat memerlukan pengendalian sifting yang berbeda dari granule atau pellet.
Moisture, UV, storage dan handling
Material dan additives perlu ditentukan berdasarkan kondisi penyimpanan, paparan dan perjalanan distribusi aktual.
Filling – Lifting – Handling
Operational Fit Menentukan Spesifikasi Akhir
U-Panel FIBC harus cocok dengan hopper, forklift/crane, pallet atau container, area penyimpanan dan discharge station. Detail yang terlihat kecil dapat memengaruhi keamanan dan efisiensi operasi.
Top interface harus cocok
Open top, duffle/skirt atau filling spout dipilih berdasarkan chute, dust control, flow dan kebutuhan closure.
Loop harus digunakan sesuai desain
Fork spacing, hook/beam, loop height, angle dan lifting procedure harus mengikuti bag serta equipment aktual.
Outlet mengikuti proses emptying
Flat bottom, discharge spout atau full-open discharge memberi operational behaviour yang berbeda.
Perbandingan Konstruksi
Bedakan U-Panel dari FIBC Lain Berdasarkan Body
Top spout, liner atau kapasitas dapat sama pada beberapa FIBC. Canonical product tetap mengikuti konstruksi body yang menjadi pembeda utamanya.
U-panel = bottom + dua sisi
Dua side panel terpisah kemudian dijahit pada panel utama.
Empat side panel terpisah
Body dibentuk dari empat panel sisi dengan bottom terpisah.
Tubular body
Body utama dibuat dari tubular woven fabric sehingga side vertical seam dapat diminimalkan.
Internal baffles
Baffle membantu mempertahankan bentuk lebih square dan mengurangi bulging pada aplikasi tertentu.
Kesesuaian Penggunaan
Klaim Harus Mengikuti Desain, Pengujian dan Dokumen Aktual
Nama U-Panel Jumbo Bag tidak otomatis berarti food-contact, UN/dangerous-goods, anti-static, conductive, multi-trip atau memenuhi standar tertentu. Requirement khusus harus ditetapkan secara eksplisit.
ISO 21898:2024 relevan bila requirement aktual mengacu ke standar tersebut
Standard membahas material, construction/design, type test, marking, selection dan safe usage FIBC untuk non-dangerous solid materials. Kepatuhan hanya boleh diklaim bila desain, testing dan dokumentasi aktual benar-benar memenuhi requirement.
UN, electrostatic dan food-contact perlu verifikasi khusus
Type B/C/D, dangerous goods, food-contact, hygiene atau requirement khusus lain membutuhkan material, process, test dan document yang sesuai dan tidak diasumsikan otomatis.
Profil Produk
Informasi Lengkap U-Panel Jumbo Bag (FIBC)
Seed di bagian atas Full HTML membawa struktur dan exact 19 klasifikasi. Shortcode berikut membaca nilai aktual dari Registry Product Knowledge dan tetap memiliki fallback lengkap bila registry belum terisi.
Identitas & Material
Bentuk & Konstruksi
Aplikasi & Pasar
Penggunaan & Perlindungan
Dimensi & Pengetahuan Produk
Dimensi & Spesifikasi
UkuranContoh referensi dimensi body U-Panel Jumbo Bag menggunakan Width × Depth × Height (W × D × H), tidak termasuk loop: 85 × 85 × 90 cm; 90 × 90 × 100 cm; 90 × 90 × 110 cm; 90 × 90 × 120 cm; 95 × 95 × 110 cm; 95 × 95 × 130 cm; 100 × 100 × 100 cm; 100 × 100 × 120 cm; 100 × 100 × 150 cm. Ukuran ini hanya contoh awal dan bukan ukuran baku. Dimensi aktual dapat berbeda mengikuti target berat atau volume isi, bulk density, flowability, headspace, top/bottom construction, loop geometry, pallet, container, filling equipment, discharge equipment dan handling aktual. Kapasitas / BeratContoh referensi target Safe Working Load (SWL) / kapasitas isi untuk U-Panel Jumbo Bag: 500 kg; 750 kg; 1.000 kg / 1 ton; 1.250 kg; 1.500 kg; sampai 2.000 kg. Rentang ini hanya contoh pembahasan dan pencarian, bukan kapasitas otomatis untuk setiap ukuran atau konstruksi. Dua produk dengan berat sama dapat membutuhkan dimensi berbeda karena bulk density, sedangkan dua bag berdimensi sama dapat memerlukan SWL berbeda karena material, fabric weight, seam, lifting loop, Safety Factor dan pola handling. Kapasitas final harus ditetapkan pada desain aktual dan divalidasi terhadap penggunaan. Konsep SpesifikasiU-Panel Body Construction + Width × Depth × Height + Target Isi / SWL (contoh 500 / 750 / 1.000 / 1.250 / 1.500 / 2.000 kg) + Bulk Density + Target Volume + Safety Factor + PP Woven Fabric Specification + Coated / Uncoated + Lifting Loop Type / Height + Reinforcement + Top Filling Option + Bottom / Discharge Option + Inner Liner bila diperlukan + Sift-Resistant Seam bila diperlukan + UV Requirement + Electrostatic Type bila relevan + Printing / Label / Document Pocket + Pallet / Container Interface + Filling / Discharge Equipment + Quantity + Required Test / Document.Pengetahuan Umum
U-Panel adalah identitas konstruksi body
Top, bottom, liner, coating dan kapasitas dapat berubah tanpa mengubah canonical product selama body utama tetap U-panel.
Lihat pengetahuan produk lebih lengkap
Aplikasi Produk
Aplikasi U-Panel Jumbo Bag untuk Material Curah
Kesesuaian final mengikuti bulk density, flowability, abrasiveness, dust, moisture sensitivity, static risk, filling, discharge, handling dan requirement dokumen.
Pellet, granule dan compound curah dengan volume berdasarkan bulk density dan handling.
Granule atau powder tertentu dengan evaluasi moisture, dust dan discharge process.
Dapat dipertimbangkan bila material, hygiene, liner dan food-contact requirement aktual terpenuhi.
Powder, sand, aggregate atau mineral tertentu dengan perhatian pada densitas dan abrasivitas.
Bahan baku pakan dan material curah lain yang sesuai dengan containment dan handling.
Bahan baku industri non-dangerous setelah compatibility, dust dan electrostatic risk dievaluasi.
Informasi Terkait
Keluarga Jumbo Bag dan Woven Packaging
Bandingkan berdasarkan konstruksi body dan fungsi utama. Liner, coating, top/bottom dan kapasitas sebaiknya tetap menjadi konfigurasi, bukan Detail Product duplikat.
Halaman kelompok untuk konstruksi, lifting, specialty dan klasifikasi FIBC.
Kelompok ProdukWoven BagUntuk woven sack reguler dengan kapasitas dan handling berbeda dari FIBC.
Artikel WawasanManfaat PP Woven BagMemahami hubungan material, konstruksi, handling dan penggunaan industri.
Bulk Packaging ContextKemasan EVA & PVC CompoundContoh konteks kebutuhan bulk 500–1.000 kg dan perbandingan dengan kemasan komersial.
FAQ
FAQ U-Panel Jumbo Bag
Pertanyaan umum mengenai konstruksi U-panel, ukuran, kapasitas, SWL, Safety Factor, liner, top/bottom dan pemesanan.
Apa itu U-Panel Jumbo Bag?
U-Panel Jumbo Bag adalah FIBC dengan satu continuous panel yang membentuk bottom dan dua sisi berlawanan, kemudian dua side panel terpisah dijahit untuk membentuk body lengkap.
Apa perbedaan U-Panel Jumbo Bag dan Four-Panel FIBC?
U-panel menggunakan satu panel utama yang membentuk bottom plus dua sisi dan dua side panel tambahan. Four-panel menggunakan empat panel sisi terpisah dengan konstruksi bottom tersendiri.
Berapa kapasitas U-Panel Jumbo Bag?
Contoh target yang umum dibahas untuk pencarian dan tahap awal antara lain 500 kg, 750 kg, 1.000 kg atau 1 ton, 1.250 kg, 1.500 kg sampai 2.000 kg. Ini bukan rating otomatis. Kapasitas/SWL final harus mengikuti desain, material, loop, seam, Safety Factor, testing dan kondisi penggunaan aktual.
Apakah Jumbo Bag 1 ton mempunyai satu ukuran baku?
Tidak. Produk 1.000 kg dengan bulk density berbeda membutuhkan volume berbeda. Karena itu ukuran bag 1 ton harus dihitung dari bulk density, settling, headspace, top/bottom, pallet/container dan proses filling/handling.
Berapa contoh ukuran U-Panel Jumbo Bag?
Referensi awal dapat mencakup 85 × 85 × 90 cm; 90 × 90 × 100, 110 atau 120 cm; 95 × 95 × 110 atau 130 cm; serta 100 × 100 × 120 atau 150 cm. Dimensi aktual dapat berbeda dan bukan pasangan tetap terhadap kilogram.
Apa itu SWL pada Jumbo Bag?
SWL atau Safe Working Load adalah beban kerja yang dirancang untuk dibawa oleh FIBC. Nilai SWL bukan sekadar volume dan harus terhubung dengan construction, material, loop, seam, Safety Factor dan test requirement.
Apa arti Safety Factor 5:1 atau 6:1?
Safety Factor menyatakan hubungan faktor performa desain/pengujian terhadap SWL. Ratio seperti 5:1 atau 6:1 harus ditetapkan berdasarkan design class, intended use dan requirement aktual, bukan dipilih hanya dari kapasitas.
Apakah U-Panel FIBC dapat memakai filling spout?
Ya. Filling spout, open top atau duffle/skirt top adalah pilihan top construction. Identitas produk tetap U-Panel Jumbo Bag selama konstruksi body utamanya adalah U-panel.
Apakah U-Panel Jumbo Bag dapat memakai discharge spout?
Dapat. Flat bottom, bottom/discharge spout atau opsi discharge lain dapat disesuaikan dengan proses emptying dan equipment pelanggan.
Apakah U-Panel Jumbo Bag dapat memakai inner liner?
Dapat. PE liner atau form-fit liner dapat dipertimbangkan untuk containment, moisture support, cleanliness atau kebutuhan lain. Liner tidak menggantikan fungsi structural woven body.
Apakah U-Panel Jumbo Bag otomatis food grade atau anti-static?
Tidak. Food-contact, Type B/C/D electrostatic, conductive, UN/dangerous-goods dan requirement khusus lain harus ditetapkan melalui material, proses, test dan dokumentasi yang sesuai.
Apakah U-Panel Jumbo Bag dapat dicetak logo?
Dapat dirancang dengan custom printing untuk logo, identitas produk, simbol handling, barcode, warning dan informasi lain sesuai area cetak serta struktur bag.
Data apa yang diperlukan untuk meminta harga?
Sampaikan jenis isi, target berat/SWL, bulk density, ukuran existing bila ada, top, bottom, loop, liner, coating, printing, electrostatic/food-contact requirement bila relevan, filling/discharge method, quantity dan lokasi pengiriman.
